コンパクト アストログラフ！
フラッグシップVSDシリーズに迫る高性能をもっと身近に。

※この品物はお取り寄せ品です。ご注文後納期のご連絡をいたします。

主な特長

天体写真のための専用設計

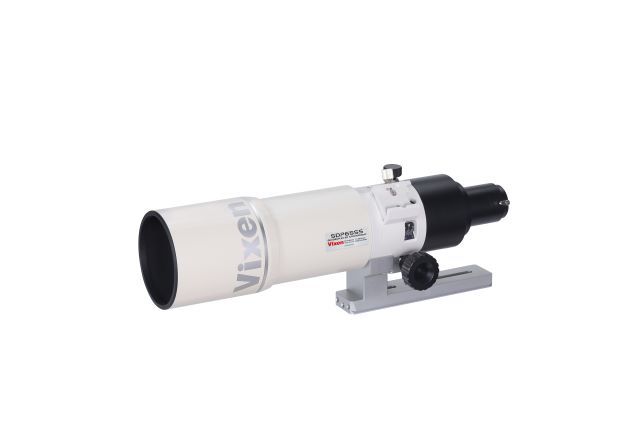

SDP65SS鏡筒は、天体撮影用鏡筒として設計されています。レンズ構成はSDガラス、高屈折率EDガラス、ランタン系ガラスを含む4枚構成で、レンズのパワー配置を最適化しました。これにより、軸上色収差を大幅に低減するとともに、非点収差はフラッグシップ鏡筒VSDシリーズと同程度に抑えることに成功しました。

優れた像面平坦性

IC1805(ハート星雲)とIC1848(胎児星雲)
光学系　　：SDP65SS
カメラ　　：ZWO ASI6200MM Pro (フルサイズ)
フィルター：LRGBフィルター
露出時間　：100分[L 5分×8(Gain 0)、R/G/B 5分×4(Gain 100)]
SDガラス・EDガラスを含む4枚で構成されるレンズのパワー配置の最適化により、フラットナーレンズなしでも極めて平坦な像面が得られます。
周辺星像の崩れを高レベルで補正し、イメージサークルφ44mmの写野全面にわたり美しい星像を結びます。





豊富な周辺光量


口径食を極限まで低減するために、最終レンズ部分で光束が絞られる設計を採用しています。
光学系によるケラレが殆どないため、カメラマウント等によるケラレが生じにくく、どのような撮影システムでも豊かな周辺光量が得られます。
35mm判フルサイズ最周辺で90％以上の光量を確保しており、画像処理による周辺減光補正が不要または加工が容易となる効果が期待できます。
新設計のフォーカサー採用

ラック＆ピニオンを利用した対物レンズユニットを前後に動かすピント調整方式を採用しています（対物移動式仕様）
接眼部が動かないため、カメラなどの取付けアクセサリーの重量に左右されることがなく、スムーズにピント調整できます。



また、電動フォーカサーを併用の場合、ドロチューブ伸縮式のように、電動フォーカサーの電源を切る前にチューブを縮めるわずらわしさがありません。

目盛装備(バーニャ付)

ピント位置の目安となる目盛を装備しています。より小さな値を読み取れるバーニャ目盛搭載により、0.1mm単位で読み取ることができます。

フォーカサーに対応
精密なピント合わせに対応するデュアルスピードフォーカサー(別売)、またはZWO社製EAF(電動フォーカサー)等を取付けできます。

軽量コンパクト設計

使用時の長さは約413mmとたいへんコンパクト。伸縮式フードを収納すれば359mmとさらにコンパクトになり、持ち運びの際も負担になりません。

より広い写野の撮影に対応！SDPレデューサー 0.8× (別売)

SDP65SS鏡筒の焦点距離を約0.8倍に短縮するとともに、F値を5.5から4.4に変更します。 イメージサークルφ30mm(APS-Cをカバー。最周辺光量90％以上)。フルサイズ最周辺φ44mmでも星像の崩れを最低限に抑えつつ、光量70％を確保しています。


M45(プレアデス星団)
光学系　　：SDP65SS ＋ SDPレデューサー0.8×
カメラ　　：ZWO ASI6200MM Pro (フルサイズ)
フィルター：LRGBフィルター
露出時間　：100分[L 5分×8(Gain 0)、R/G/B 5分×4(Gain 100)]



■商品ページはこちら

スポットダイアグラムによる星像比較(SDPレデューサー0.8×)

「FL55SS鏡筒＋レデューサーHD for FL55SSキット」は、写真性能で好評をいただいておりますが、スポットダイアグラムで100μmスケールまで拡大すると周辺像が多少歪になっています。
一方、SDP65SS鏡筒では、星像がバランスよく補正され、丸く整っていることがわかります。

撮影システム図

主な仕様

対物レンズ（主鏡）／有効径: 65mm／4群4枚　SDアポクロマート
マルチコート
焦点距離（口径比F: 360mm(F5.5)
分解能・極限等級: 1.78秒 ・ 10.8等
集光力: 肉眼の86倍
イメージサークル: φ44mm(最周辺光量約90％以上
フルサイズ36×24mmカバー) サイズ・重さ: 長さ359⇔413.5mm・外径90mm　2.6kg
ファインダー: 別売：暗視野ファインダーII7倍50mm、50mm用XYファインダー脚Ⅱ
焦点調節方式: インナーフォーカス式・ラックアンドピニオン(目盛付)
パーツ取付サイズ: ネジ込み／60mm(P=0.75mm)、42mmTリング用ネジ
差し込み／31.7mm
接眼レンズ:（31.7mm径） 接眼レンズ別売
プレート、バンド等: デュアルスライドバー
主要付属品: 1/4インチネジ(長さ19mm)×2、六角レンチ(3mm・2mm・1.5mm・3/16インチ)
写真撮影: 直焦点撮影、拡大撮影、スマートフォン(コリメート)
撮影可別途カメラアダプター、接眼レンズ等が必要です。
太陽観察: 別途 太陽投影板Bセット
接眼レンズ(別売)併用にて可(短時間観測推奨)
商品サイズ W×D×H: 359×135×140mm(フード収納状態、除・突起部)
本体重量: 2.6kg
