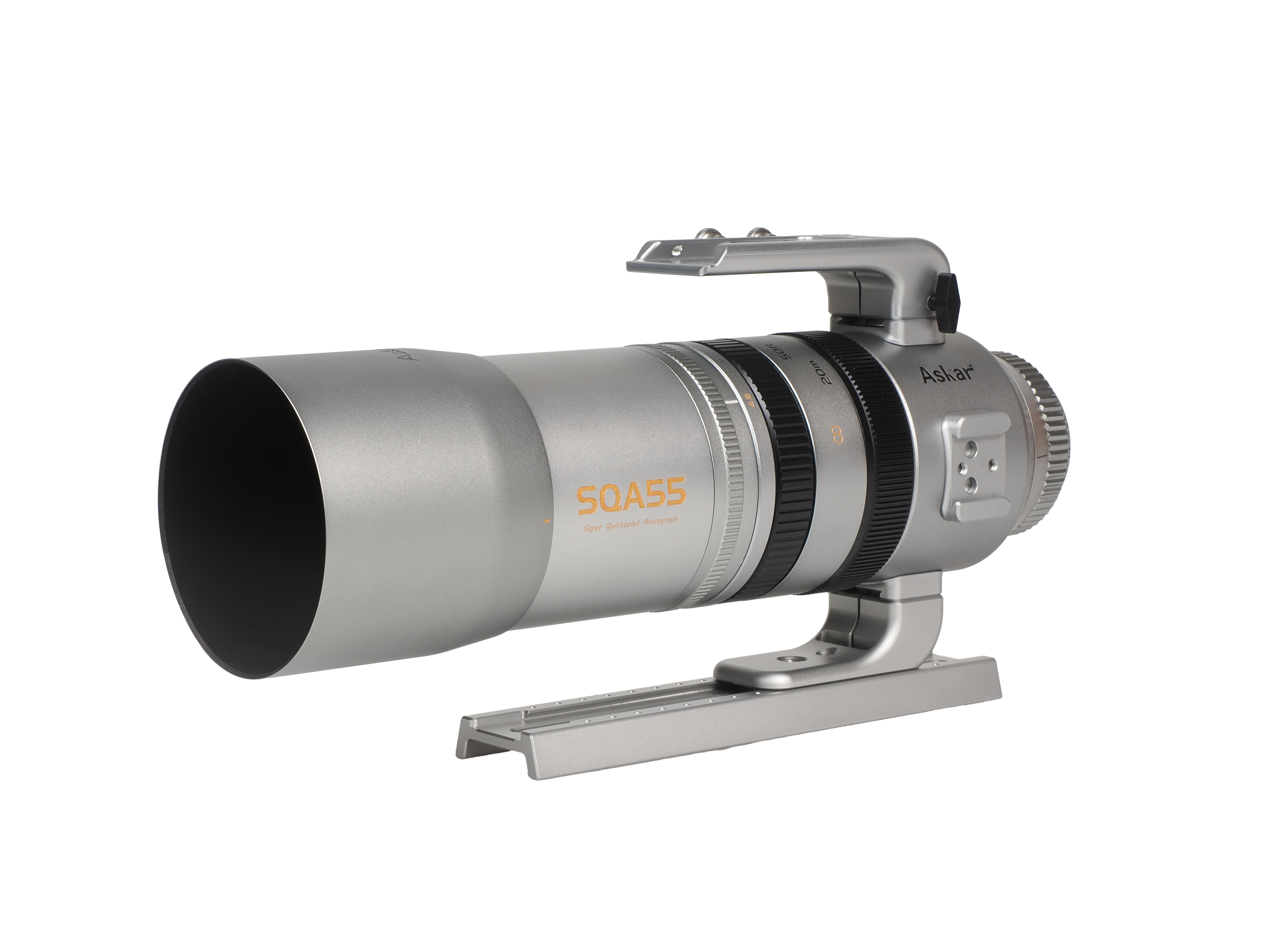

レンズ構成5群5枚のペッツバールアストログラフ
- 対物レンズは口径55mm、焦点距離264mm、F4.8です。
- ペッツバールデザインで新設計された5群5枚のレンズのうち1枚にSDレンズ、更にEDレンズも1枚使用しています。
- 色収差や球面収差、像面湾曲などの収差を徹底的に排除したフラットフィールドを実現。
- 中心スポット半径は約2.2μm、さらにフルサイズ最周辺でも半径約3.7μmの鋭像を結ぶ設計となっています。
- 周辺部と中心部で星の大きさや収差にほとんど差がないため、モザイク撮影に最適な鏡筒です。
- レンズの性能を示すMTFは10本/mm、30本/mmも中心から周辺まで均一かつ高水準で、高い解像度とコントラストの良さを誇ります。
- 周辺光量はフルサイズ最周辺でも90％を確保しており、きわめて均一といえます。
- 14枚羽根の円形絞りを搭載し、絞った状態でも星像への影響を小さくしています。
便利なクイックリリースシステムを採用
- 鏡筒の接眼部側の円周4箇所には、簡単に付け外しできるクイックリリースシステムのレールが備わっています。
- 鏡筒バンド、三脚座を好きな位置に固定できるほか、社外製の電動フォーカサーを取り付けるAFキット（近日発売予定）を使用することで鏡筒の機能を拡張することができます。
- 鏡筒ハンドルや三脚座をすべて取り外すと、望遠レンズのように手持ちで使用することもできます。
ユニークな機能
- ダブルローテーター（回転装置）を採用し、鏡筒とカメラの回転角をそれぞれ自由に変えることができます。
- デュアルスピードヘリコイドを採用し、微動と粗動を別のリングで操作することができます。
- 対物レンズ前面には67mmのフィルターネジが切ってあり、市販のカメラ用67mmフィルターを取り付けることができます。また、鏡筒後端のM48アダプター内部にはM48フィルターを取り付け可能なため、多彩なフィルターワークを楽しめます。
- 鏡筒ハンドルはファインダー台座と一体型で、ガイドスコープをはじめとした様々なオプション機器の接続に対応しています。
- フードは取り外して逆付け収納が可能です。収納時の全長は244mmです。
- 質量は約2.18kgと軽量ですので、小型の赤道儀でも搭載が可能です。
■主な仕様
- 口径 ：55mm
- 焦点距離：264mm
- 光学系 ：5群5枚（うちSDレンズ1枚、EDレンズ1枚使用）
- 口径比 ：f/4.8
- 絞り ：f/4.8～f/22
- 最短合焦距離：5m
- 全長 ：約244mm（フード収納時）/ 約316mm（フード装着時）
- フード外径：φ92mm
- フィルター径：67mm（対物レンズ先端）、48mm（M48アダプター内部）
- バックフォーカス：55mm±5mm
- 質量 ：約2.18kg（バンド・プレート込み）
- 付属品 ：ミリタリーグレード防水ハードケース
※バックフォーカスはできるだけ55mmに合わせて使用することで最大の性能を発揮します。
